《土木工程CAD》第一次大作業
一、 作業內容
在計算機上完成題目要求的全部?jī)?nèi)容。
二、 作業要求
1、 按1：1比例繪制。
2、 尺寸標注參數使用系統缺省配置。
3、 分層繪圖。圖層、顏色、線型按系統缺省配置。
4、 按題目順序自行安排圖形位置。
5、 存盤時文件名：姓名+學號。
三、作業題目

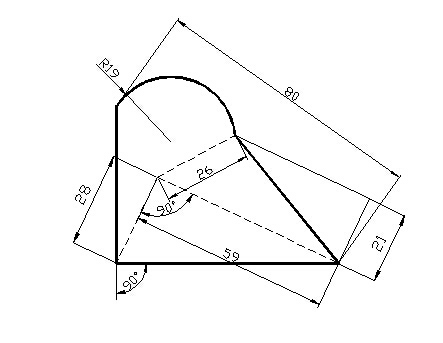

1．繪制平面圖形。（20分）

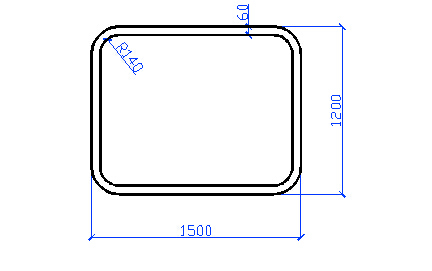

2．繪制平面圖形。（20分）
3．繪制指北針。圓的直徑為24mm，指針尖為北向，指針尾部寬度為3mm。（20分）
4．抄繪下面的平面圖形，已知四個小圓直徑相等。（20分）
5．繪制平面圖形。（20分）
《土木工程CAD》第二次大作業
一、 作業內容
在計算機上完成題目要求的全部?jī)?nèi)容。
二、 作業要求
1、 按1：100的比例畫在A3圖幅內。（297X420）
2、 尺寸標注參數使用系統缺省配置。
3、 分層繪圖。圖層、顏色、線型按系統缺省配置。
4、 按題目順序自行安排圖形位置。
5、 存盤時文件名：姓名+學號。
三、 作業題目
繪制平面圖（教材P247頁圖）（100分）
